Złączka EB14W stosowana w filtrach stojących (naszafkowych) Aquafilter (wszystkie filtry: FHCTF, FHCTF1, FHCTFB i FHCTF2). Montowana na doprowadzeniu wody do filtra.
Umożliwia podłączenie wężyka elastycznego od przyłącza wody przy kranie do filtra kuchennego. Gwintowana końcówka posiada gwint zewnętrzny 1/4 cala.

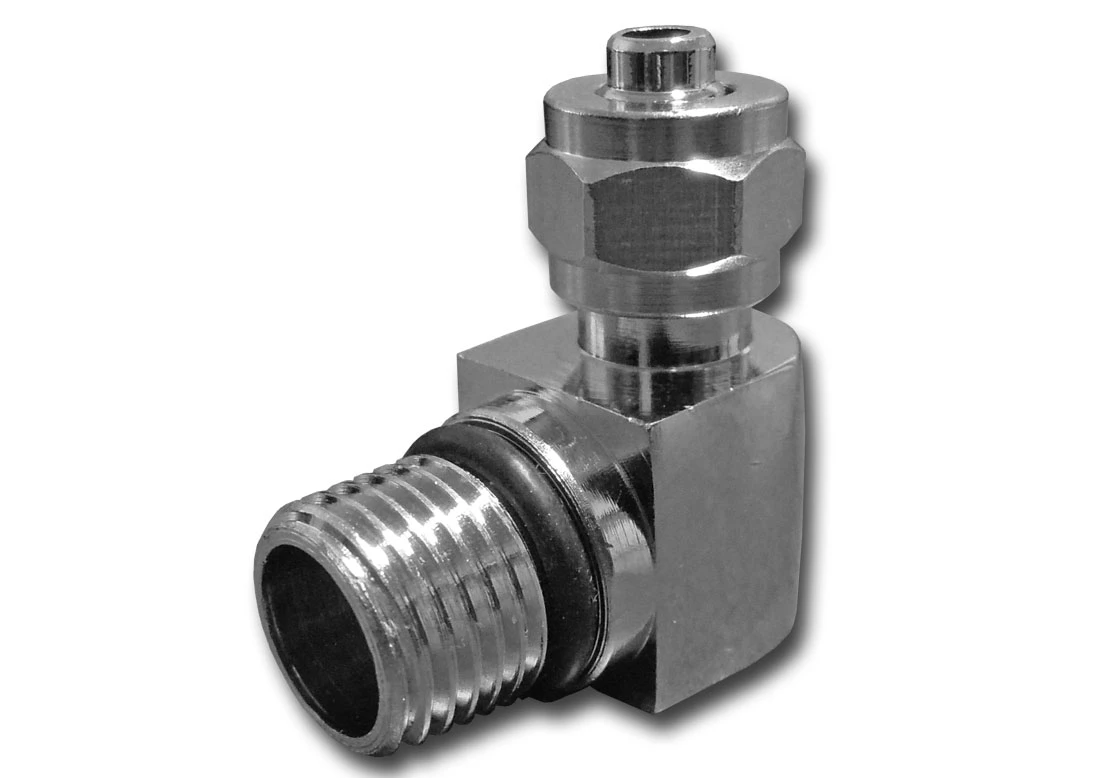

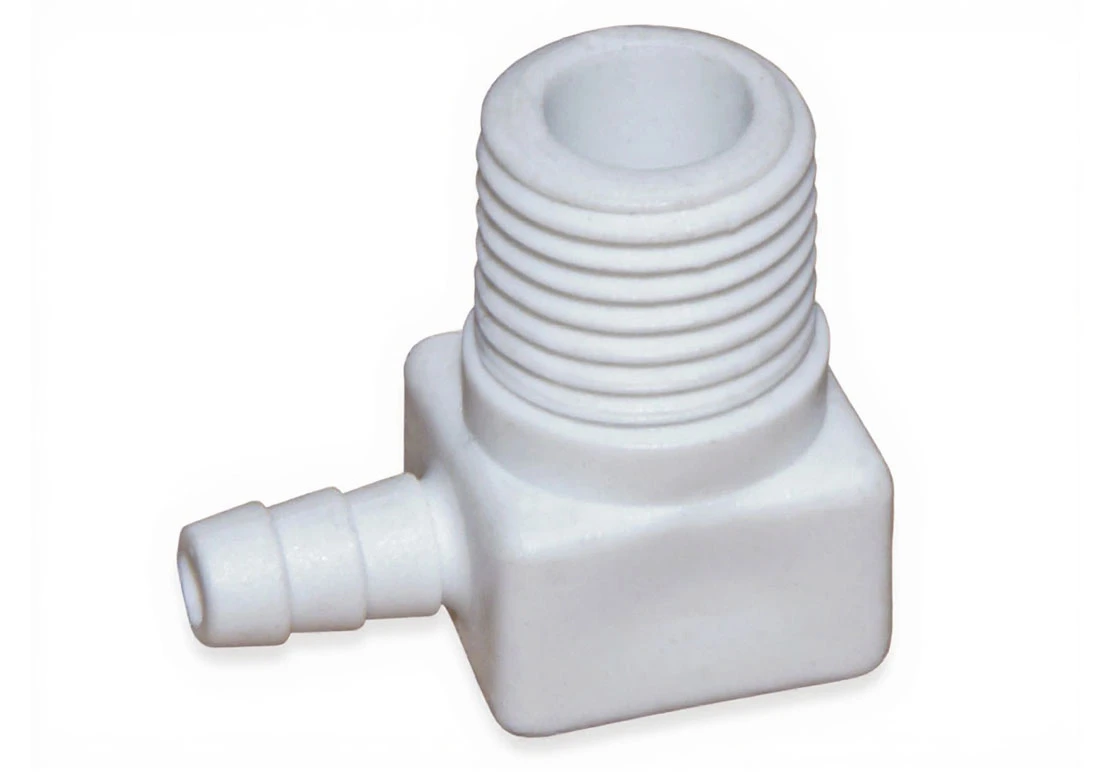

Element wykonany z tworzywa sztucznego lub metalu (w zależności od dostawy), dopuszczonego do kontaktu z wodą spożywczą. Zamawiając produkt, Klient otrzyma go w jednej z dwóch wersji widocznych na zdjęciach (producent dostarcza tą złączkę w dwóch wersjach).
Szybkozłączka kolanko Aquafilter EB14W do filtrów wody
Szybkozłączki typu kolanko są wykorzystywane do kątowego prowadzenia wężyka, aby uniknąć jego zbyt mocnego zginania, co może doprowadzić do załamania wężyka. Pojedyncze kolanko umożliwia zmianę kierunku zamocowanego wężyka o 90 stopni. Różne wersje złączek kolankowych można łączyć ze sobą i uzyskać zmianę kierunku o 180 stopni lub więcej.
Złączka z mechanizmem szybkiego mocowania i uszczelniania wężyka. Stosowana powszechnie w filtrach wody (odwrócona osmoza, kuchenne filtry podzlewozmywakowe itd.) i innych urządzeniach w których prowadzone są połączenia wężykami.
Prawidłowe osadzenie i uszczelnienie wężyka w złączce, polega na wciśnięciu go do oporu w otwór. Przebiega to dwuetapowo: najpierw wsuwany wężyk dochodzi do uszczelki wewnątrz otworu złączki, następnie dalej dociskając wężyk, przepycha się go przez uszczelkę (o-ring). W tym momencie następuje uszczelnienie i umocowanie wężyka. Samo unieruchomienie wężyka w otworze złączki jest możliwe dzięki znajdujących się w otworze blaszkom mocujących (tzw. nożykom). Złączki działające na tej zasadzie, nazywa się szybkozłączkami. Połączenie wężyka ze złączką nie wymaga używania taśmy teflonowej itp.
Wyciąganie wężyka ze szybkozłączki należy poprzedzić dociśnięciem ruchomej tulejki do czoła złączki. Następnie cały czas dociskając tulejkę, powoli wysuwa się wężyk.
Po kliku wsuwaniach i wysuwaniach wężyka, może dojść do uszkodzenia zewnętrznej powierzchni wężyka, co skutkowało będzie nieszczelnością. W przypadku zauważenia wody na połączeniu wężyka ze szybkozłączką, należy obciąć około 1-1,5 cm wężyka.
Połączenia gwintowane należy uszczelniać taśmą teflonową. Nie wolno używać pakuł.
