PI480821S : Kolanko John Guest 1/8 cala gz x wężyk 1/4 cala
- Opis produktu
- Dane techniczne
- Oceny i komentarze
- Produkty pokrewne
- Zapytaj o dostępność
- Zapytaj o ten produkt
- Dostępność
Kliknij tutaj aby zobaczyć jak prawidłowo mierzy się gwinty calowe.

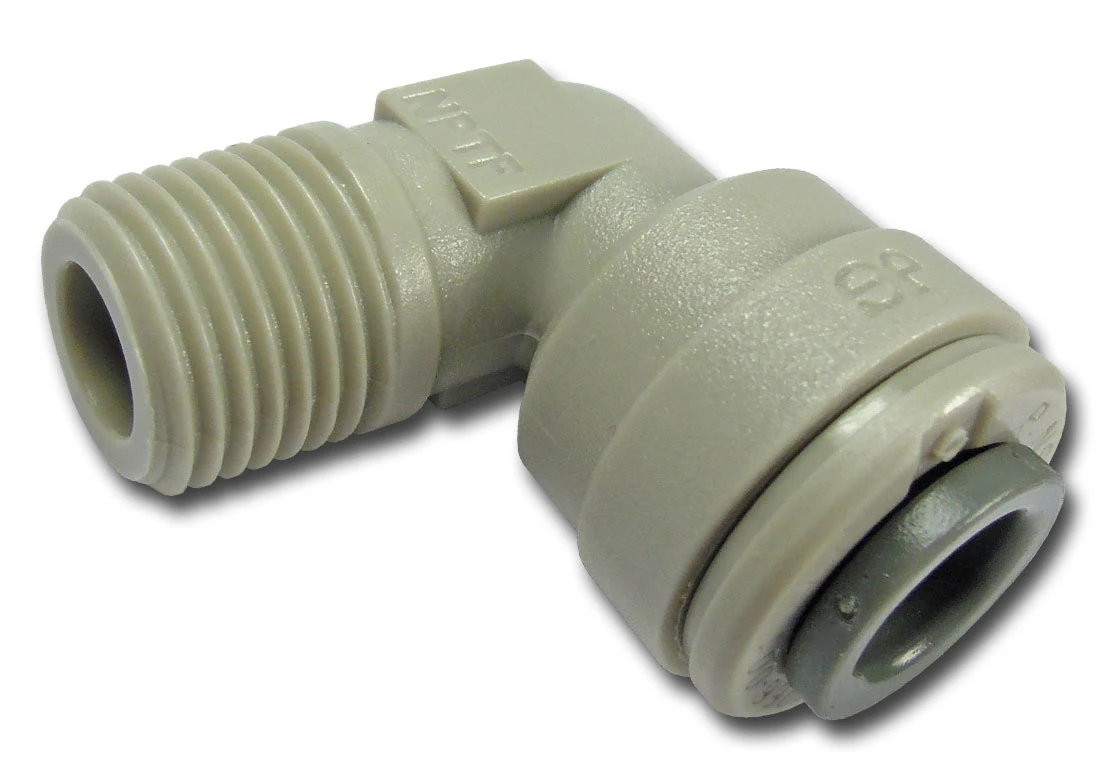

Seria profesjonalna szybkozłączy John Guest - model: PI480821S
Kolanko na wężyk elastyczny 1/4 cala (6,35 mm) i gwintem zewnętrznym 1/8 cala (NPTF).
Złączka wykorzystywana m.in. w profesjonalnych filtrach osmotycznych (w obudowie membrany).
Stosowany w podzlewozmywakowych systemach uzdatniania wody, w tym w systemach typu odwrócona osmoza.
Mocowanie wężyków polega na wciśnięciu ich do oporu w złączkę, bez potrzeby dodatkowego skręcania czy też uszczelniania taśmą teflonową. Jest to tzw szybkozłączka (samouszczelnianie).
Może być stosowany również do instalacji powietrza, niepalnych gazów (np. N2, CO2) i zastosowań próżniowych.
Parametry techniczne (dla całej serii złączy John Guest):
Maksymalne ciśnienie pracy dla powietrza i cieczy:
- dla złączy na przewody 1/4" : 16 bar (temperatura cieczy lub gazu <70 st.C.)
- dla złączy na przewody 1/4" : 10 bar (temperatura cieczy lub gazu >70 st.C.)
- dla złączy na przewody 3/8" : 10 bar (temperatura cieczy lub gazu <70 st.C.)
- dla złączy na przewody 3/8" : 7 bar (temperatura cieczy lub gazu >70 st.C.)
Maksymalne momenty dokręcenia gwintu:
- dla złączy z gwintami 1/8-1/4" : 1,5 Nm
- dla złączy z gwintami 3/8-1/2" : 3,0 Nm
- dla złączy z gwintami 3/4" : 4 Nm
Materiał złączek: Kopolimer acetalu
Materiał uszczelki: Nitryl
Inne kody handlowe produktu:
Aquafilter A4ME2-O
Połączenia gwintowane należy uszczelniać taśmą teflonową. Nie wolno używać pakuł.
Seria profesjonalnych złączy John Guest Super Speedfit®
Maksymalne ciśnienie pracy (powietrza i cieczy) dla złączek Super Speedfit ® z kopolimeru acetalu:
- dla złączy na przewody od 5/32" do 1/4" (ø 4-8 mm): 16 bar (temperatura cieczy lub gazu <70 st.C.)
- dla złączy na przewody od 5/32" do 1/4" (ø 4-8 mm): 10 bar (temperatura cieczy lub gazu >70 st.C.)
- dla złączy na przewody od 3/8" do 1/2" (ø 10-28 mm) : 10 bar (temperatura cieczy lub gazu <70 st.C.)
- dla złączy na przewody od 3/8" do 1/2" (ø 10-28 mm) : 7 bar (temperatura cieczy lub gazu >70 st.C.)
Maksymalne ciśnienie pracy (wody) dla złączek Super Speedfit ® z polipropylenu:
- temperatura wody 1 -20 st.C. : 10 bar
- temperatura wody 60 st.C. : 4 bar
Maksymalne momenty dokręcenia gwintu dla złączek Super Speedfit ® z kopolimeru acetalu:
- dla złączy z gwintami 1/8-1/4" : 1,5 Nm
- dla złączy z gwintami 3/8-1/2" : 3,0 Nm
- dla złączy z gwintami 3/4" : 4,0 Nm
- dla złączy z gwintami 1" : 5,0 Nm
Materiał z którego wykonano produkty JohnGuest:
- Materiał złączek: Kopolimer acetalu (złączki szare), Polipropylen (złączki białe)
- Materiał uszczelek: Nitryl (złączki szare), EPDM (złączki białe)
